Blackmagic Design ATEM 1 M/E Constellation HD

Mixer de producție live:

-Designul cu un singur nivel M/E include zece intrări 3G-SDI cu conversie standard și șase ieșiri auxiliare 3G-SDI independente
-Dispune de ieșire USB pentru cameră web, DVE, Chromakeyer, Media Player, Multi View și multe altele
-Conexiune alimentare: 1x sursă de alimentare integrată de 100-240 V CA (cablul de alimentare IEC nu este inclus)
-Consum de energie: 36 wați
-Dimensiuni: 280,5 x 176 x 44,2 mm
-Greutate: 1,87 kg

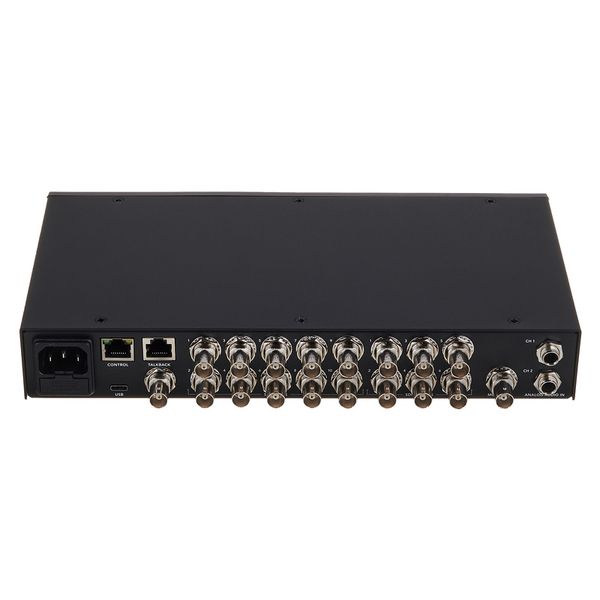

Conexiuni:

-Intrări video totale: 10
-Ieșiri video totale: 6
-Rate SDI: 1.5 G, 3 G
-Intrări audio totale: 2 mufe echilibrate de 1/4″, 1x mufă XLR cu 5 pini pentru talkback
-Ieșiri audio totale: 1x XLR mamă cu 5 pini pentru talkback
-Intrări audio SDI: 2 canale audio încorporate pe toate intrările SDI
-Ieșiri audio SDI: 2 canale audio încorporate pe toate ieșirile SDI
-Fără conexiuni time code
-Intrări de referință: Tri-Sync sau Black Burst
-Intrări video cu resincronizare: pe toate cele 10 intrări
-Convertoare de rată de cadre și format: pe toate cele 10 intrări
-Ieșiri auxiliare SDI: oricare dintre cele 6 ieșiri SDI
-Ieșiri de previzualizare SDI: oricare dintre cele 6 ieșiri SDI
-Ieșiri de program SDI: oricare dintre cele 6 ieșiri SDI
-Ieșiri de program SDI cu conversie descendentă: niciuna
-Ieșire webcam: 1 port USB-C care acceptă 720p sau 1080p cu cadru PGM rate
-Număr de vizualizări multiple: 1x 3G-SDI
-Conexiune pupitrul de control: Ethernet (conexiune directă între pupitru și șasiu sau prin rețea)
-Generator intern de cod de timp: da
-Talkback: RJ45 pentru sisteme talkback terțe
-Ieșire Tally: adăugată prin conexiune Ethernet folosind Blackmagic Design GPI și interfața Tally (nu este inclusă)
-Ethernet: acceptă 10/100/1000Base-T
-Interfață computer: 1 port USB-C care acceptă USB 3.1 Gen 1 (5 Gbps)

Standarde:

-Standarde video HD: 720p/50 / 720p/59.94 / 720p/60, 1080i/50 / 1080i/59.94, 1080i/60, 1080p/23.98 / 1080p/24 / 1080p/25 / 1080p/29.97 / 1080p/30 / 1080p/50 / 1080p/59.94 / 1080p/60
-Conformitate SDI: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Nivel A și B
-Frecvență de eșantionare video: 4:2:2
-Precizie culoare: 10 biți
-Spații de culoare: REC 709
-Comutare SDI automată: Detectare automată a 1.5G SDI și 3G SDI Nivel A sau Nivel B

Caracteristici:

-Keyer ascendente: 4
-Keyer downstream: 1
-Keyer cromatic avansat: 4
-Suport talkback: da
-Suport n-1: da
-Keyere liniare/luminizante: 5
-Keyere de tranziție (Stinger/DVE): 1 Stinger, 1 DVE
-Număr total de straturi: 7
-Generatoare de modele: 5
-Generatoare de culoare: 2
-Panou de control: panou frontal pentru mixare de urgență, software de control sau panou de control hardware opțional
-Ferestre rutabile: 16
-Contorizare: lumină roșie pentru afișarea programului și verde pentru afișarea previzualizării
-Cu identificatori pentru ferestrele sursă

Monitorizare Multi View:

-Monitorizare Multi View: 1 Multi View configurabilă pentru 16, 13, 10, 7 sau 4 vizualizări, inclusiv pentru monitorizarea programului, previzualizării, intrărilor, playerelor media, DSK, fluxului curat cu identificatori opționali și contoare de nivel audio
-Standard video Multiview: HD
-Rezoluție minimă a ecranului: 1366 x 768



Player media:

-Player media: 2
-Canale: Semnale de umplere și cheie pentru fiecare player media
-Capacitate Media Pool pentru imagini statice: 20
-Capacitate Media Pool pentru clipuri: 2 până la 1080p/60
-Durata clipului Media Player în 720 HD: 400 de cadre
-Durata clipului Media Player în 1080 HD: 200 de cadre
-Formate de imagini statice Media Pool: PNG, TGA, BMP, GIF, JPEG și TIFF
-Format fișier video Media Pool: Secvență TGA
-Format fișier audio Media Pool: WAV, MP3 și AIFF



Ecrane:

-Monitor LCD încorporat de 2,2 inci pentru video
-10 butoane LED pentru configurare și mixaj de urgență
-4 butoane pentru sursă
-6 butoane pentru selectarea și mixajul talkback
-1 buton de meniu
-1 buton de setare
-1 buton de blocare a panoului frontal
